同步带冲击负荷分析带子断裂原因

当从动设备要求的间隙性或周期性扭矩负载大于正常水平时，这种冲击负荷要超过同步带本身能承受的力，传动系统中的冲击负荷就出现了。往往会加剧同步带的失效。普通的三角带可以用瞬间打滑来减缓冲击负荷，但是同步带必须要传输所有的负荷。

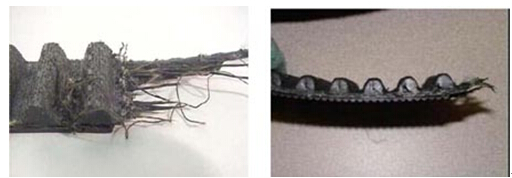

剧烈的冲击负荷可以导致同步带芯线以粗糙的不平均的形式断裂，如图4 所示。同步带齿部在带轮中经过即时冲击负荷后可发展成齿根开裂和/或齿部脱落。如果冲击负荷只发生一次，或在同步带固定的位置重复循环，同步带的其余齿部可能看起来还是正常的。图5 说明了齿根开裂如何在齿内进行扩散。在齿根形成的裂缝有时会扩散到齿尖。积聚过多裂缝时齿部就会剪切，就会只剩下齿的一部分。
从动设备产生的冲击负荷可能是传动系统操作中固有的一部分，或者可能是来自于偶然的，苛刻的情形，比如堵塞。如果传动系统的冲击负荷不可避免，同步带的芯线强度就需要提高，或者用可以间歇打滑的三角带来代替同步带驱动。
